????????模具設計中，如遇到用常規(guī)斜頂脫出產品倒扣時斜頂側向滑動與產品膠位仍有倒扣時，可以考慮頂出下落斜頂結構形式。

????????一、適用場合：

????????產品沿頂出方向和沿分型面方向均有倒扣;相對于產品來說,此時斜頂沿水平H和垂直V方向均無法脫出,斜頂只能沿圖示P方向脫出,見圖一。

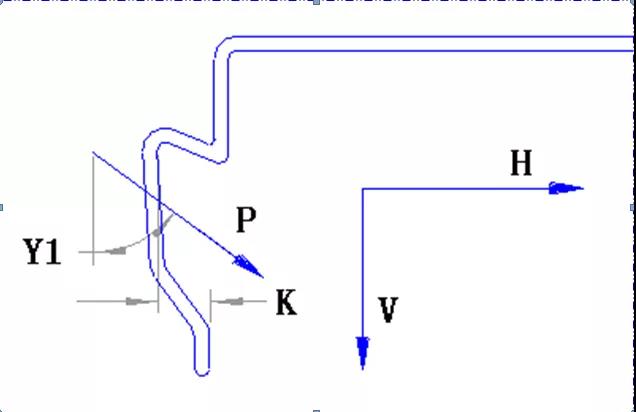

圖一、產品倒扣分析

????????如遇以上情況,可以考慮頂出下落斜頂結構形式。

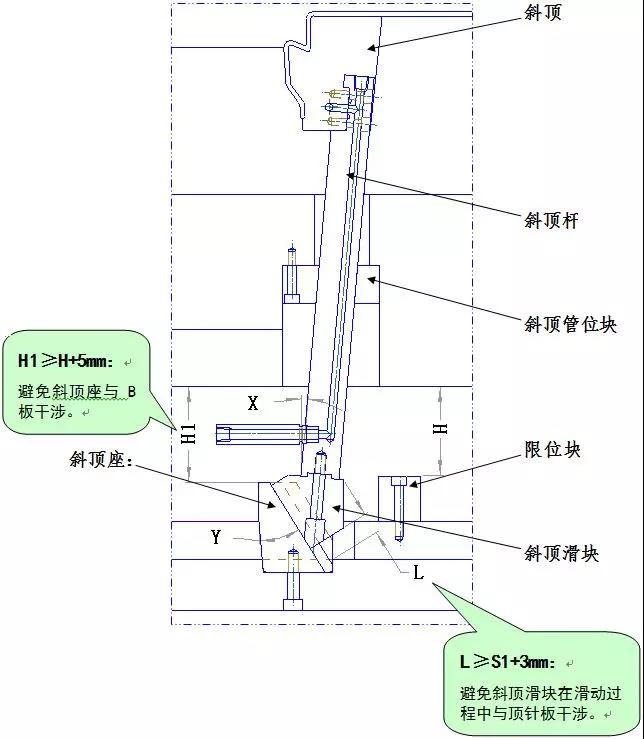

圖二、頂出下落斜頂結構形式

????????二、結構形式:

????????頂出下落斜頂結構形式如圖二、三所示(這里僅示出帶斜頂桿的較大斜頂,不帶斜頂桿的較小斜頂可簡化):

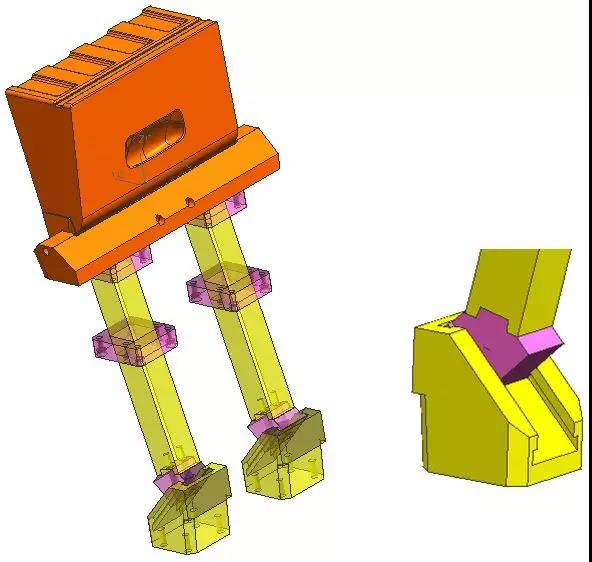

圖三、頂出下落斜頂結構形式

????????三、行程計算:

????????據運動分析, 以地面做參考系,斜頂座(與頂針板,頂針托板相連,導向斜面與產品運動狀態(tài),方向一致),斜頂滑塊(與斜頂桿或斜頂相連)運動狀態(tài)存在如下三角關系，(如圖四)：

圖四、頂出下落斜頂幾何模型

????????從圖中設計師可事先確定:

????????斜頂水平方向行程S和斜頂下滑角度Y。

????????可得出斜頂下滑行程:

????????S1=S/ sin(Y)

????????當設計師進一步確定:斜頂角度X

????????可得出斜頂頂出行程:

????????H=S1*cos(Y)+ S/tg(X)

????????其中：

????????S—斜頂水平方向行程;

????????S1—斜頂下滑行程;

????????(斜頂沿斜頂座斜面滑動距離)

????????X—斜頂角度;

????????Y—斜頂下滑角度;

????????四、設計要點:

????????1、Y=Y1 避免斜頂沿斜頂座導向斜面滑動時有倒扣出現。

????????2、S≥K+3mm( 安全量) 。

????????3、L≥S1+3mm,避免斜頂滑塊在滑動過程中與頂針板干涉。

????????4、H1≥H+5mm,避免斜頂墊塊與B板干涉。

????????5、有運水時注意接頭的避空。

????????6、其它要求與標準斜頂相同。
