新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
價值十萬！塑料造粒改性加工常見問題及對策

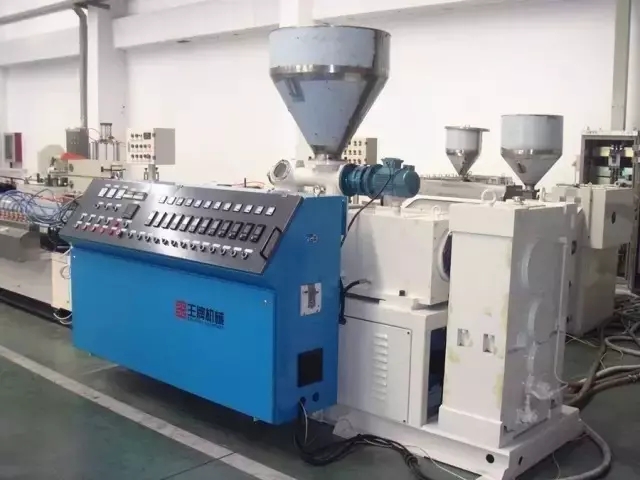

????????一、黑點偏多的原因
????????原料本身質(zhì)量差，黑點偏多;
????????螺桿局部過熱，造成物料炭化加重，炭化物被帶到料條中，造成給點偏多;
????????螺桿局部剪切太強，造成物料炭化加重，炭化物被帶到料條中，造成給點偏多;
????????機(jī)頭壓力太大(包括堵塞、濾網(wǎng)太多、機(jī)頭溫度太低等)，回流料太多，物料炭化加重，炭化物被帶到料條中，造成給點偏多;
????????機(jī)臺使用年限偏長，螺桿與機(jī)筒間隙增加，機(jī)筒壁粘附炭化物增多，隨擠出時間推移，被逐步帶到料條中，造成給點偏多;
????????自然排氣口和真空排氣口長時間不清理，堆積的炭化物增多，隨后期連續(xù)擠出被帶到料條中，造成給點偏多;
????????外部環(huán)境或人為造成其他雜質(zhì)混入，造成黑點偏多;
????????口模(包括出料口和內(nèi)部死角)清理不干凈，造成黑點偏多;
????????出料口不夠光滑(如，一些淺槽及坑洼等)，長時間可能積存物料，隨擠出時間推移，被逐漸炭化，再被帶到料條中，造成黑點偏多;
????????部分螺紋原件損壞(缺角、磨損等形成死角)，造成死角處的物料炭化加重，在后續(xù)連續(xù)擠出過程中，被逐步帶出到料條，造成黑點偏多;
????????自然排氣和真空排氣不暢，造成螺桿內(nèi)物料炭化，造成黑點偏多。
????????二、成品加工過程問題分析
????????斷條產(chǎn)生原不足：
????????增加濾網(wǎng)目數(shù)或張數(shù);
????????適當(dāng)調(diào)低主機(jī)轉(zhuǎn)速或調(diào)高喂料轉(zhuǎn)速;
????????適當(dāng)降低擠出加工溫度(機(jī)頭或其他各區(qū))。
????????外部雜質(zhì)：
????????檢查混料和放料各環(huán)節(jié)的設(shè)備死角是否清理干凈及是否有雜質(zhì)混入;
????????盡量少加破碎料或人工對破碎料進(jìn)行初篩，除去雜質(zhì);
????????增加濾網(wǎng)目數(shù)及張數(shù);
????????盡量蓋住可能有雜物掉落的孔洞(實蓋或網(wǎng)蓋)。
????????內(nèi)部雜質(zhì)：
????????機(jī)頭壓力太高(包括口模堵塞、濾網(wǎng)太多、機(jī)頭溫度太低等)，造成回流增加而導(dǎo)致炭化加重，炭化物被帶出到料條中，在牽引力作用下，造成斷條;
????????擠出機(jī)局部過熱，造成炭化加重，炭化物被帶出到料條，在牽引力作用下，造成斷條;
????????螺桿剪切局部太強，造成物料局部炭化加重，炭化物被帶出到料條，在牽引力作用下，造成斷條;
????????機(jī)器使用年限長，螺桿和機(jī)筒磨損，縫隙增大，回流增加，機(jī)筒壁粘附的炭化物增加，隨擠出時間延長，炭化物逐步被帶出到料條，在牽引力作用下，造成斷條;
????????真空或自然排氣口(此處包括墊片和死角)長時間不清理，存在的炭化物被帶到料條，在牽引力作用下，造成斷條;
????????機(jī)頭口模(此處包括出料口和機(jī)頭內(nèi)部死角)未清理干凈，口模里面含有炭化物或雜質(zhì)被帶到料條，在牽引力作用下，造成斷條;
????????更換濾網(wǎng)的時間間隔太長，濾網(wǎng)被堵住，物料出不來，造成斷條。
????????物料塑化不良：
????????擠出溫度偏低或螺桿剪切太弱，物料未充分塑化，出現(xiàn)料疙瘩，在牽引力作用下，造成斷條;
????????配方體系中低熔點助劑(包括EBS或PETS等)，在螺桿剪切弱或螺桿與機(jī)筒間隙增大及剪切偏弱的前提下，造成塑化不良，造成斷條。
????????原料物性變化：
????????共混組分在同一溫度，流動性存在太大差異，由于流動性不匹配或未完全相容(包括物理纏結(jié)和化學(xué)反應(yīng))，理論上講這種叫“相分離”，“相分離”一般在共混擠出不會出現(xiàn)，較多出現(xiàn)在注塑過程中，但如果MFR相差太大，在螺桿相對剪切較弱的前提下，可能出現(xiàn)斷條;
????????共混組分黏度變化：對同一材料而言，如果MFR減小，硬度、剛性和缺口變大，有可能該批料的分子量較之前有所偏大，造成黏度變大，在原有的加工溫度和工藝作用下，造成塑化不良，此時提高擠出溫度或降低主機(jī)螺桿轉(zhuǎn)速可解決。
????????料條困汽或排氣不暢：
????????加工溫度太高或螺桿局部剪切太強或螺桿局部過熱，造成某些阻燃劑等助劑的分解，釋放出氣體，真空未及時將氣體抽出，氣體困在料條里面，在牽引力作用下，造成斷條;
????????物料受潮嚴(yán)重，加工水汽未及時經(jīng)過自然排氣和真空排除，汽體困在料條，在牽引力作用下，造成斷條;
????????自然排氣或真空排氣不暢(包括堵塞、漏氣、墊片太高等)，造成有氣(或汽)困在料條里，在牽引力作用下，造成斷條。
????????物料剛性太大、水太冷或過水太多、牽引不匹配：
????????物料剛性太大，水溫太低，過水太多，機(jī)頭的出料很軟，過水則立刻變得非常硬，在牽引力不匹配的作用下，造成斷條——這種現(xiàn)象常出現(xiàn)在PBT或PET加纖、PC加纖、AS加纖、ABS加纖等結(jié)晶速度非?？旎騽傂苑浅４蟮牧?，尤其是小機(jī)做實驗較嚴(yán)重，此時提高水溫、降低過水量，讓進(jìn)入切粒機(jī)的料條保持一定柔軟度，可解決。
????????濾網(wǎng)目數(shù)過低或張數(shù)不夠：
????????這種現(xiàn)象常出現(xiàn)在上述機(jī)頭壓力不足、外部雜質(zhì)和內(nèi)部雜質(zhì)的時候。
????????三、造?？招膯栴}分析
????????排氣不良：
????????排氣(或汽)不暢：由于自然排氣或真空排氣不暢(可能材料自身水汽太重，也可能阻燃劑等助劑分解，還有可能真空堵塞或真空太小或漏氣或真空墊片墊得太高等原因)，造成顆粒中存在氣(汽)體，形成空心。
????????塑化不良：
????????加工溫度偏低，物料未完全塑化，輕者(小孔)造成顆?？招?，重者(大孔)造成斷條;
????????低熔點助劑(包括EBS或PETS)太多，在螺桿剪切偏弱(例如，2號線生產(chǎn)普通ABS，EBS不能太多，太多出現(xiàn)“氣孔”)前提下，造成物料塑化不良，形成空心;
????????低熔點助劑(包括EBS或PETS)太多，在螺桿與機(jī)筒間隙增大(例如，1號線生產(chǎn)普通ABS，有時候EBS也不能太多，太多出現(xiàn)“氣孔”)或螺桿剪切偏弱前提下，造成塑化不良，形成空心。
????????水溫太低：冷卻水溫太低，物料遇水收縮，造成收縮孔，例如做PP類產(chǎn)品——此類現(xiàn)象主要針對結(jié)晶類塑料;一般情況下，結(jié)晶類塑料(如PP、PA、PBT等)宜采用低水溫，非結(jié)晶類塑料(如ABS、PC/ABS、HIPS等)采用高水溫。
????????四、自然排氣口、真空冒料
????????自然排氣口冒料：
????????喂料轉(zhuǎn)速與主機(jī)轉(zhuǎn)速不匹配，適當(dāng)降低喂料轉(zhuǎn)速或提高主機(jī)轉(zhuǎn)速;
????????加料段到自然排氣口所含區(qū)域的溫度太低，物料沒塑化，在螺桿擠壓作用下，造成冒生料;
????????自然排氣口附近溫度太高，物料黏度嚴(yán)重下降，此段螺桿打滑，物料不能及時被輸送至前段，在后續(xù)的料流擠壓作用下，造成冒熟料;
????????螺桿的自然排氣口位置與機(jī)筒的自然排氣口位置不相匹配，造成冒料;
????????此處未設(shè)置反向輸送元件或反向嚙合塊，不能降低自然排氣口螺槽壓力，在后續(xù)料流擠壓作用下，造成冒料。
????????真空冒料：
????????真空抽力太大，把物料吸進(jìn)真空管道，造成冒料;
????????螺桿真空位沒有設(shè)置反向輸送元件或反向嚙合塊，不能降低真空段螺槽壓力，在抽真空作用下，造成冒料;
????????真空段溫度太高，物料黏度嚴(yán)重下降，此段螺桿打滑，物料不能及時輸送至前段，在真空抽力作用下，造成冒料;
????????擠出加工溫度太低，物料未塑化或阻燃劑等助劑未得到在樹脂中得充分分散，在真空抽力作用下，造成冒料;
????????螺桿組合也合理，位置也匹配，溫度以及主機(jī)和喂料轉(zhuǎn)速也匹配的前提下，真空墊片偏低，在料流擠壓和真空抽力作用下，造成冒料;
????????機(jī)頭壓力太大(原因包括：口模堵塞、過濾網(wǎng)太多、機(jī)頭溫度太低等)，造成回流增加，在真空抽力作用下，造成冒料。
????????五、料斗架橋
????????填料太多、吸潮、團(tuán)聚，造成混合料與料斗壁摩擦增大，添加“白油”等液態(tài)外潤滑劑，降低混合料與料斗壁以及混合料之間的摩擦，可解決;
????????混合料結(jié)塊(包括高溫結(jié)塊和液態(tài)助劑添加太多而結(jié)塊)，降低烘干溫度或高混時間，減少液態(tài)助劑添加量，添加對“油狀”物具有吸收作用的粉狀樹脂或助劑(如，高膠粉、AS粉料、PP粉料等)，可解決。
????????六、下料架橋
????????主要是因某些加工助劑熔點太低，一區(qū)、二區(qū)加工溫度偏高，物料在喂料料倉軟化，粘附在設(shè)備壁，造成后續(xù)下料困難，適當(dāng)降低一區(qū)、二區(qū)加工溫度，可解決。
