新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
解決注塑產(chǎn)品欠注的12個絕招，看好！

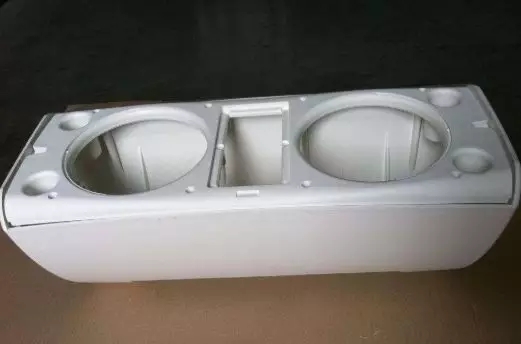

????????欠注是指注料未完全充滿模具型腔而導(dǎo)致制件不完整的現(xiàn)象，通常發(fā)生在薄壁區(qū)域或遠(yuǎn)離澆口的區(qū)域。對有些內(nèi)部不重要又不影響美觀的欠注可不用調(diào)整，若要調(diào)整的話可能導(dǎo)致披鋒的出現(xiàn)。
????????引起欠注的原因是多方面的，主要有以下情況：
????????1. 料量或墊料不足。適度調(diào)整到制件充填完整為止。
????????2. 料筒溫度過低。料溫低時熔料粘度較大，充模時阻力也大，適當(dāng)提高料溫，可增強(qiáng)熔料流動性。
????????3. 注射壓力或速度過低。熔料在型腔內(nèi)的充填過程，缺乏足夠的推動力繼續(xù)向遠(yuǎn)程流動。提高注射壓力，使型腔內(nèi)的熔料在冷凝硬化前始終獲得充分的壓力和料量補(bǔ)充。
????????4. 注射時間不足。要注射完整一定重量的制件就需要一定的時間，若時間不足即表示注射量不足，增加注射時間到制件充模完整即可。
????????5. 保壓不當(dāng)。主要是過早轉(zhuǎn)壓，即保壓切換點調(diào)整過大，余下較多的料量靠保壓壓力進(jìn)行補(bǔ)充，必然使制件重量不足而欠注，應(yīng)重新調(diào)整保壓轉(zhuǎn)換位置到最佳點，使制件完整。
????????6. 模溫過低。制件形狀和厚薄變化較大時，過低的模溫會消耗過多的注射壓力，適當(dāng)提高模溫或重置模具水道。
????????7. 射嘴與模具澆口配合不良。注射時射嘴溢料，損失部分料量，重新調(diào)整模具，使其與射嘴良好配合。
????????8. 射嘴孔受損或部分堵塞。選擇座退生產(chǎn)時，射嘴與模具因長時間的不斷撞擊，易使注射孔逐浙變小，即料流通道變小，料條的面積比容增大，會令冷料堵塞射嘴孔或消耗過多注射壓力。應(yīng)拆下射嘴修復(fù)或清理，適當(dāng)重置射座前進(jìn)終止位置，將撞擊力降低至合理值。
????????9. 過膠環(huán)磨損。螺桿頭上的止逆環(huán)與推力環(huán)磨損間隙大，注射時不能有效地截止，使前端已計量好的熔料產(chǎn)生逆流，損失注射分量，導(dǎo)致制件不完整。
????????驗證過膠環(huán)磨損方法：待上一循環(huán)注射完成后即轉(zhuǎn)換為手動操作模式，并將注射壓力和速度調(diào)節(jié)在較低值，再執(zhí)行儲料完成。此時觀察手動執(zhí)行射膠時，螺桿位置指示尺的前進(jìn)受阻程度，亦即是檢查過膠環(huán)的漏流程度。受阻越少，漏流程度越大。
????????對磨損程度大的過膠環(huán)，應(yīng)盡快更換處理，否則勉強(qiáng)進(jìn)行生產(chǎn)，產(chǎn)品質(zhì)量就不能保證。
????????10. 模具排氣不良。在注射過程中，模腔內(nèi)的空氣來不及從分型面或頂針縫隙處排出令最后進(jìn)入的熔料在模腔內(nèi)被不斷壓縮的高氣壓所阻擋，在料流的末端處留下受阻而不能熔合的缺陷。
????????在分型面對應(yīng)阻氣位置開設(shè)適度排氣通道。如阻氣位不在分型面，可利用原有的司套或頂針改設(shè)內(nèi)部排氣亦可，或是重新選擇澆口位置，使空氣按預(yù)計的位置排出。
????????11. 制件肋位太薄或太深。這些都是容易儲藏空氣的死角，亦是充模困難的地方，應(yīng)加厚肋骨膠位或增加根部圓弧角，最徹底的方法是加設(shè)排氣措施。
????????12. 分流道或澆口通道不均。由于模具制造技術(shù)和設(shè)計水平的不斷提高，對單頭模膠的流道設(shè)計絕大多數(shù)是合理和滿足成型要求的。這里所指的是多腔式的流道分布，往往各澆口存在微小的差異，就會導(dǎo)致注射到各模腔的料流分量不均，使有些型腔填滿，有些型腔仍然欠注。
