新聞中心
聯(lián)系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
擠出機的過濾網(wǎng)對制品的影響
????????在擠出機的擠出過程中，熔融物料通過過濾網(wǎng)被輸送給模具。過濾網(wǎng)使物料得到過濾，并能改進物料的混合效果。但是，過濾網(wǎng)也能使工藝過程產(chǎn)生波動，導致背壓和熔融物料溫度上升，有時還會減少。
????????擠出機的過濾網(wǎng)被固定在一個多孔或槽的保護板上，這樣可以使擠出機和模具之間形成密封。干凈的過濾網(wǎng)所產(chǎn)生的壓力較小，隨著壓力的增加，過濾網(wǎng)上所截留的樹脂中的雜質(zhì)數(shù)量就變多，從而阻塞過濾網(wǎng)。
?????????1、過濾網(wǎng)會影響熔融物料的溫度
????????當更換阻塞的過濾網(wǎng)時，壓力會突然下降，熔融物料的溫度也可能會下降，從而造成產(chǎn)品的尺寸發(fā)生變化。為了保持產(chǎn)品的同一尺寸，可以調(diào)整擠出機的螺桿轉(zhuǎn)速，也可以調(diào)整擠出機的線性速度。
????????在擠出圓形產(chǎn)品時，這些變化可能不會導致嚴重的問題，但在擠出扁平或者外形不規(guī)則的產(chǎn)品時，熔融物料溫度的變化可能會影響產(chǎn)品的外形尺寸。比如，在一個扁平模具里，較冷的熔融物料可能使片材中心偏薄，而使周邊偏厚。這種情況可以通過對模具的自動或手動調(diào)整得到校正。

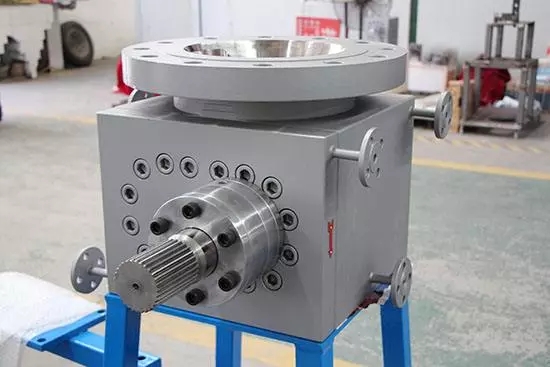

?????????在過濾網(wǎng)變換器后面，配備一個能夠保證熔融物料穩(wěn)定地進入模具的齒輪泵，可以防止上述問題的發(fā)生。但是，熔融物料在過濾網(wǎng)更換后所發(fā)生的溫度變化仍然需要通過對模具的調(diào)整來解決。同時，由于齒輪泵容易被堅硬的雜質(zhì)損壞，因此，齒輪泵也需要得到精細的過濾網(wǎng)的保護。
????????2、如何選擇過濾網(wǎng)
????????鋼絲是擠出機最常用的金屬過濾網(wǎng)材料。不銹鋼雖然比較昂貴，但可以避免出現(xiàn)生銹。鎳合金過濾網(wǎng)被應(yīng)用于避免被氟聚合物或者PVDC所腐蝕的場合。
????????一般情況下，過濾網(wǎng)篩眼(或者說每英寸的金屬絲數(shù)目)為20～150或更多。20篩眼的過濾網(wǎng)比較粗;40～60篩眼的過濾網(wǎng)比較細;80～150篩眼的過濾網(wǎng)則很精細。
????????大多數(shù)過濾網(wǎng)的篩眼都呈方格編織，每個方向的金屬絲數(shù)目相同。荷蘭式編織法是在水平方向采用粗金屬絲，并規(guī)定為雙數(shù)。用荷蘭式編織法制得的過濾網(wǎng)不需要在過濾裝置內(nèi)設(shè)置并聯(lián)篩網(wǎng)就能起到精細過濾作用。
?????????篩眼數(shù)目相同的過濾網(wǎng)的孔徑是根據(jù)金屬絲的直徑來確定的，沒必要完全一致。比如，由行距為24in、直徑為0.02in的金屬絲做成的20篩眼的過濾網(wǎng)，其每側(cè)的開孔為0.01in;而由行距為30in、直徑為0.01in的金屬絲做成的20篩眼過濾網(wǎng)，其每側(cè)的開孔稍大，為0.04in。這是因為細金屬絲的過濾不夠細，而且更容易阻塞(1in=25.4mm)。

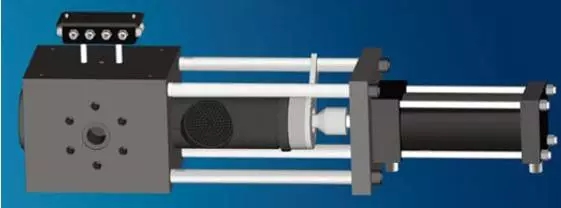

????????3、過濾網(wǎng)安裝裝置
????????一般情況下，過濾裝置的安裝方式是：最粗糙的濾網(wǎng)對著保護板，而最細的濾網(wǎng)則面對擠出機。
????????比如，從保護板到擠出機的濾網(wǎng)排列方式可能是20篩眼/40篩眼/60篩眼，因為這種布置結(jié)構(gòu)可以防止濾網(wǎng)被堵，并能將雜質(zhì)“吹入”保護板的開孔內(nèi)。
????????如果最細的濾網(wǎng)為80或更多的篩眼，為了防止該濾網(wǎng)被熔融物料的旋轉(zhuǎn)運動或大的雜質(zhì)阻塞，則可以將一個粗糙濾網(wǎng)放到前面(比如20/100/60/20篩眼的排列)。因為這種裝置類型從兩邊看相同，所以為了保證它們不會被顛倒，有時也采用對稱的布置方式(20篩眼/60篩眼/100篩眼/60篩眼/20篩眼)。
?????????有些加工商故意將濾網(wǎng)裝顛倒，讓粗濾網(wǎng)先過濾上游表面較大顆粒雜質(zhì)。他們認為，這種方法可容許更多側(cè)面熔融物料通過，并使保護板上游表面的物料較少發(fā)生分解。
????????4、有關(guān)過濾網(wǎng)注意事項
????????由于鋼絲濾網(wǎng)容易生銹，所以在儲藏時要避免潮濕，否則鐵銹將會出現(xiàn)在擠出物里。更為嚴重的是，生銹濾網(wǎng)很容易發(fā)生斷裂并使所過濾出的雜質(zhì)漏過，因此，要將濾網(wǎng)裝入塑料袋或者防銹紙中儲藏。
????????吹掃、清潔保護板時很容易出現(xiàn)反卷現(xiàn)象，使密封面受到破壞，并使滑動面不相匹配，從而產(chǎn)生泄露。這樣，不但會造成清洗工作費時，而且泄露的熔融物料可能會影響熱電偶數(shù)值，還會損壞加熱器，有時甚至可能導致著火。
?????????對于單排氣、兩級擠出機而言，如果過濾網(wǎng)處的背壓變大，那么其第二段產(chǎn)量將會減少，但其第一段的產(chǎn)量不會受到影響。當背壓大約增至2500lb/in2(1lb=0.4536Kg,1in=25.4mm)時，來自第一段的熔融物料就開始徐徐泄露入排氣孔。為了避免此類現(xiàn)象發(fā)生，一定要在壓力處于較低時就更換濾網(wǎng)。另外，過濾裝置后面的齒輪泵也有抑制熔融物料泄露入排氣孔的作用。
????????如果濾網(wǎng)過濾到大片雜物(比如紙片)，它會突然完全失效，這樣就會使擠出機的壓力迅速達到峰值。所以，為了防止上述情況發(fā)生，必須要有諸如安全隔膜、安全銷或與壓力表相連的報警等安全系統(tǒng)。
