新聞中心
聯(lián)系我們
手 機(jī)：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
常見幾種尼龍的區(qū)別，你認(rèn)識到位了嗎？
大多數(shù)的朋友，或許對于其中某一種尼龍比較了解。但全面性對比了解尼龍的可能不多，特別是有些朋友不是特別清楚，為什么有的尼龍吸水性很大，但有的尼龍材料吸水性有比較小。因此，今天小編就為大家匯編總結(jié)了：常見尼龍的性能大比拼，從一個全局的角度去對比認(rèn)識尼龍材料。
一、尼龍的發(fā)展歷史
首先，大家來認(rèn)識一下尼龍的發(fā)展史：
1935年2月28日卡羅瑟斯在實驗室首次合成出尼龍PA66。1938年10月27日杜邦公司正式宣布世界上第一種合成纖維正式誕生，并命名為尼龍。
1938年P(guān)A6首先由德國I.G.Farbon公司的P.Schlach研發(fā)成功，1943由該公司實現(xiàn)工業(yè)化，市場量占到尼龍市場的七成。
1941年P(guān)A610由杜邦公司開發(fā)成功，于20世紀(jì)50年代開始生產(chǎn)和應(yīng)用。PA610在尼龍生家族中占有很重要的地位。
1947年法國阿托菲納開始利用天然蓖麻油作為原料生產(chǎn)PA11， 1955年實現(xiàn)工業(yè)化生產(chǎn)。
1958年P(guān)A1010首先是在我國上海賽璐珞廠研制成功。
1962年杜邦開發(fā)出間位芳綸PA1313，并于1967年實現(xiàn)工業(yè)化生產(chǎn)。
1966年杜邦又研制出了對位芳綸PA1414，于1971年產(chǎn)品實現(xiàn)工業(yè)化。
PA612首先由杜邦公司開發(fā)成功。
PA9T由可樂麗首先研發(fā)成功。
PA6T首先由三井化學(xué)研發(fā)成功。
1966年P(guān)A12由德國的AG公司首先實現(xiàn)工業(yè)化。
1985年P(guān)A46由荷蘭國家礦業(yè)公司開發(fā)。
2006年金發(fā)科技開始對PA10T進(jìn)行研發(fā)。
目前尼龍的應(yīng)用廣泛就用于汽車部件、電力、電子器件、機(jī)械工業(yè)、精密儀器等。
二、命名規(guī)則
了解完歷史，我們再從命名的角度，讓大家進(jìn)一步認(rèn)識尼龍。
（1）由內(nèi)酰胺開環(huán)聚合的尼龍,稱為尼龍n,簡寫為PAn。通式為：如ε-己內(nèi)酰胺開環(huán)聚合得到的聚合物，稱為PA6，ω-氨基十一酸合成的聚合物為PA11。

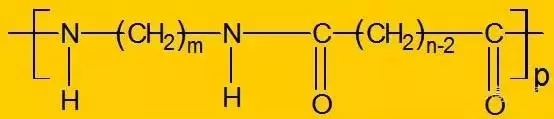

（2）由二元胺和二元酸縮聚得到的聚合物,稱為尼龍mn,簡寫為PAmn，m為重復(fù)單元二元胺的碳原子數(shù)，n為重復(fù)單元中二元酸的碳原子數(shù)，通式：
（3）用重復(fù)的二胺或者二酸的簡稱表示，如間苯二甲胺簡稱為MXDA，故間苯二甲胺與己二酸的聚合物稱為尼龍MXD6。
（4）共聚尼龍是用上述方法命名的尼龍名稱組合的，主要成分的尼龍名稱放在前面，如尼龍6和尼龍66的共聚尼龍稱為6/66；若主要成分為尼龍66，則稱為66/6。
三、常見尼龍比拼
表 常見尼龍性能對比
|
性能 |
PA66 |
PA6 |
PA11 |
PA1010 |
|
結(jié)構(gòu)單元 |
由己二酸和己二胺縮聚 |
由己內(nèi)酰胺縮聚 |
由ω-氨基十二酸縮聚 |
由癸二酸和癸二胺縮聚 |
|
熔點(diǎn)℃ |
263 |
223，工藝溫度范圍寬 |
185 |
200-210 |
|
耐熱性 |
耐熱性能好 |
耐熱不理想 |
耐熱不理想 |
耐熱不理想 |
|
力學(xué)性能 |
剛性好，彈性模量也更好 |
韌性好，抗沖擊性好 |
良好的耐應(yīng)力開裂和動態(tài)疲勞 |
機(jī)械強(qiáng)度高，沖擊韌性、耐磨性好 |
|
其他性能 |
剛性，手感比尼龍6好 |
吸濕性強(qiáng)，抗溶解性比PA66好 |
密度小、耐潮濕，耐油，耐低溫 |
耐寒性要比PA66要好，耐潮濕 |
|
應(yīng)用 |
廣泛應(yīng)用于汽車工業(yè)、儀器殼體、電氣電子行業(yè)、紡織業(yè)等 |
汽車結(jié)構(gòu)件、儀器外殼、紡織業(yè)、日用品和包裝薄膜等。 |
輸油管、剎車管、電纜、食品和藥物包裝、齒輪、鏈條等 |
可替代制作各種機(jī)械、電機(jī)、電器儀表、紡織器材等零部件，管材、棒材、容器等 |
|
收縮率 |
1.5-2% |
1-1.5% |
1.1% |
1.0-1.5% |
|
吸水率 |
2.5% |
3.5% |
0.9% |
0.39% |
|
性能 |
PA612 |
PA46 |
PA6T |
PA9T |
|
結(jié)構(gòu)單元 |
由己二胺和十二烷二酸縮聚 |
由丁二胺和己二酸縮 |
由間苯二甲酸與己二胺縮聚 |
由間苯二甲酸與壬二胺縮聚 |
|
熔點(diǎn)℃ |
232-288 |
295 |
370 |
308 |
|
耐熱性 |
耐熱性好 |
耐高溫 |
耐高溫 |
耐高溫 |
|
力學(xué)性能 |
拉伸強(qiáng)度、沖擊強(qiáng)度要優(yōu)于PA1010，尺寸穩(wěn)定性好 |
高溫下仍有較高的機(jī)械強(qiáng)度和剛度，耐磨性好、優(yōu)異的耐蠕變性 |
可在200℃下長期使用、尺寸穩(wěn)定性好、具有優(yōu)異的機(jī)械強(qiáng)度 |
優(yōu)異的韌性、尺寸穩(wěn)定性，在高溫下仍有良好的機(jī)機(jī)械性能 |
|
其他性能 |
耐潮濕，耐低溫優(yōu)于PA1010，耐酸、堿溶劑 |
耐油、耐化學(xué)品，電絕緣 |
耐焊接錫好，耐高溫 |
耐高溫性好，耐潮濕性好，優(yōu)異的耐焊錫性 |
|
應(yīng)用 |
冰鞋、槍托、火箭尾翼、汽車零件、電纜絕緣層等 |
鏈條張緊裝置、軸承保持器、繼電器、聯(lián)接器、接線柱等 |
汽車耐熱零部件、空氣過濾器、耐熱電器部件等 |
用于電子電器、信息設(shè)備和汽車部件等 |
|
收縮率 |
1.1 |
1.1 |
0.9 |
0.6 |
|
吸水率 |
0.4% |
1.5% |
0.5% |
0．17% |
